Teoria dei circuiti: le basi
Benvenuti nel mondo affascinante dell'elettricità! In questa sezione, esploreremo insieme i principi fondamentali che regolano i circuiti elettrici. impareremo passo passo come passare da un semplice circuito fino ad un allarme

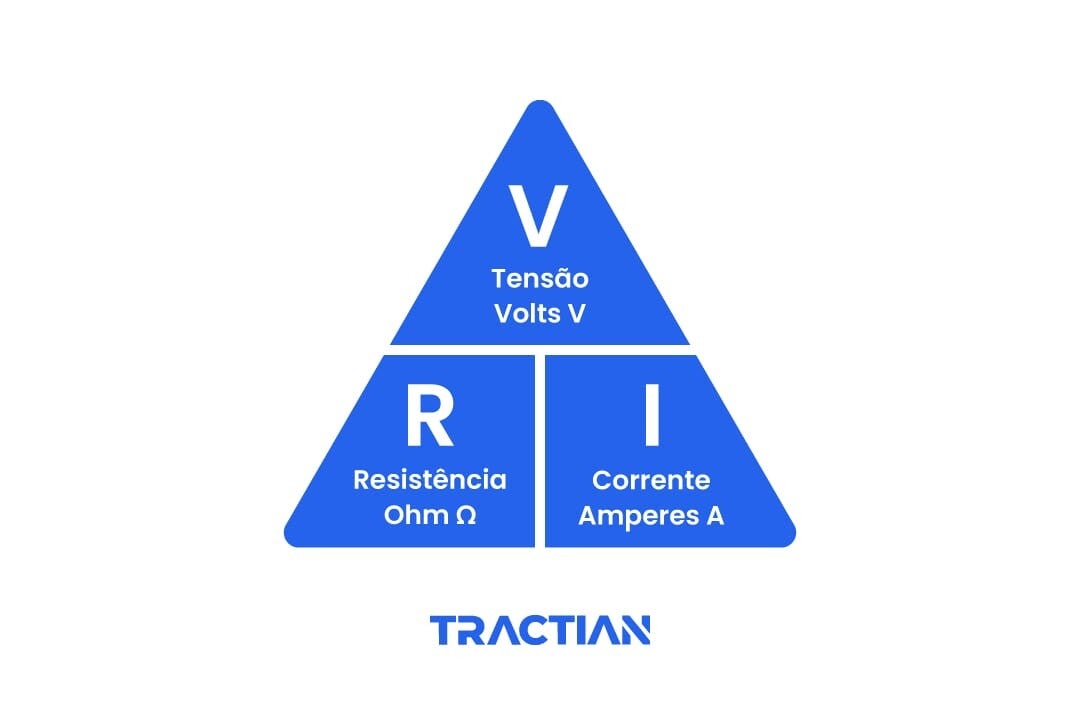

LA REGOLA ORO: La legge di OHM
È la formula fondamentale per ogni circuito: V = R · I. Serve a bilanciare l'energia ed evitare guasti ai componenti.
V (Volt) - La Spinta: È la forza della batteria. Trovi il valore scritto direttamente sopra di essa (ad esempio 9V).
R (Ohm) - Il Freno: È il valore della resistenza. Si riconosce grazie ai cerchi colorati disegnati sul componente.
I (Ampere) - La Corrente: È la quantità di elettricità che scorre nel circuito. Si ottiene il dividendo la spinta (V) per il freno (R).
A cosa serve? Serve scegliere la resistenza giusta per proteggere i tuoi componenti. Se la resistenza è corretta, il LED brilla bene; se è sbagliata, rischi di bruciare tutto per il troppo calore.

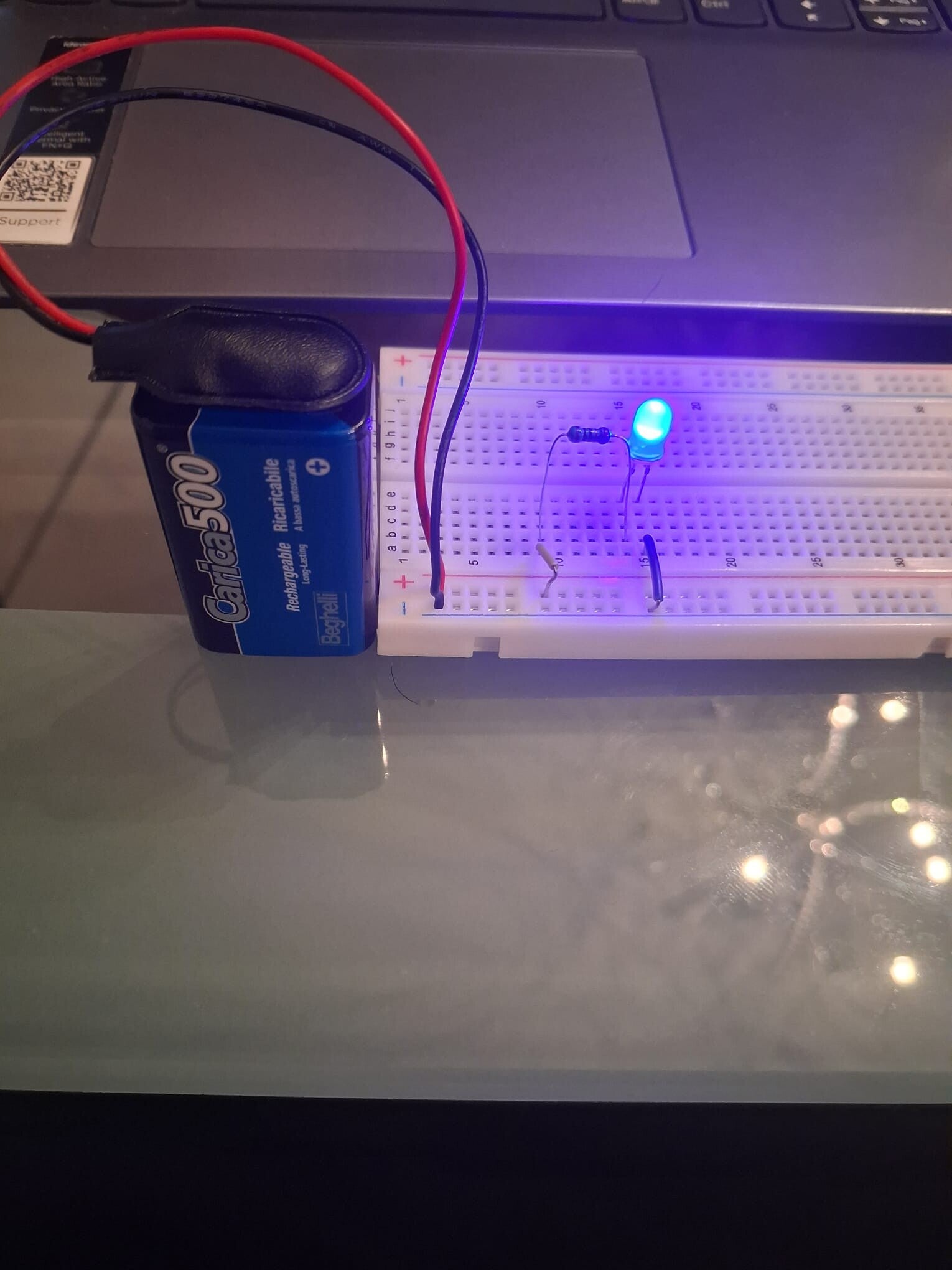

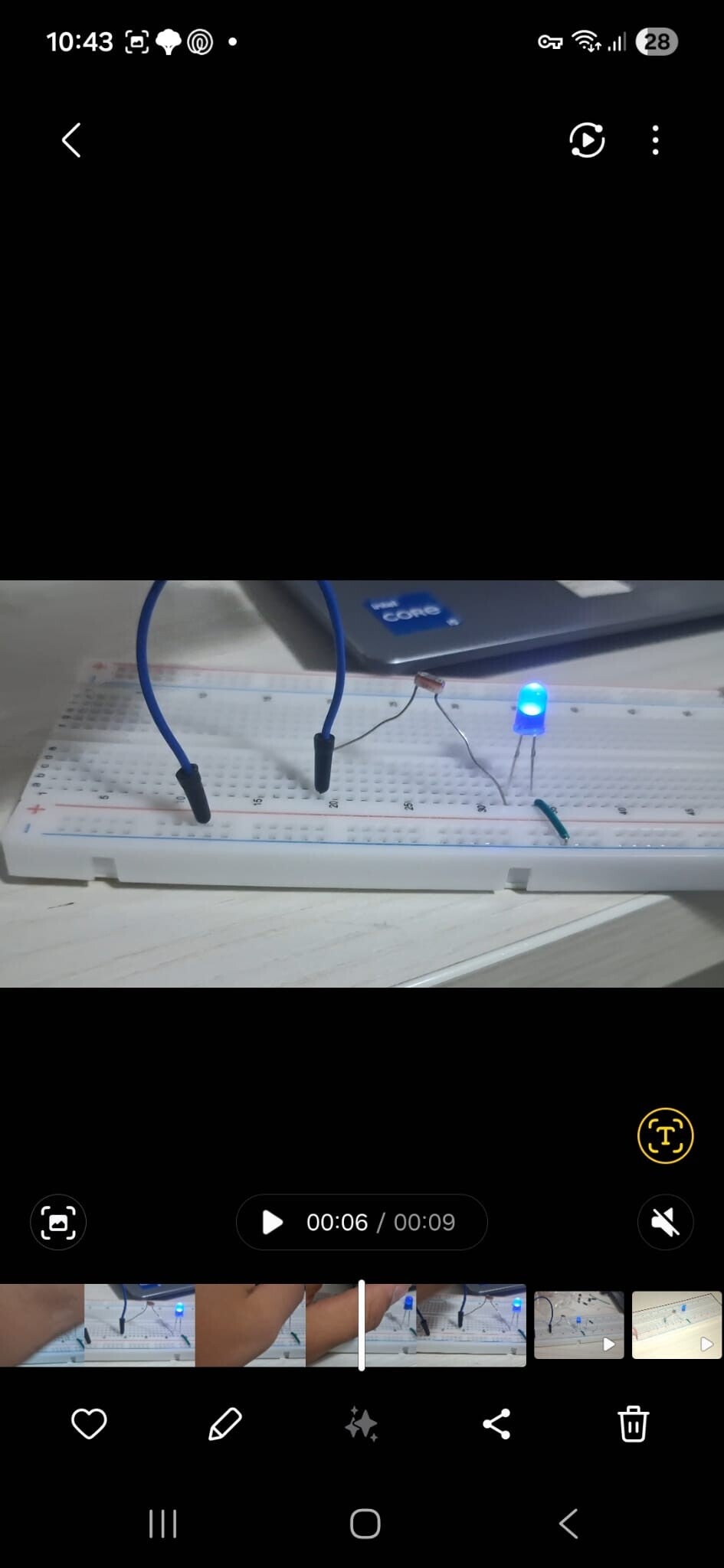

1. Il LED
L'elettricità è come un flusso d'acqua: la batteria è la sorgente e i fili sono i canali. Il LED è come un mulino che gira e fa luce grazie al passaggio dell'acqua. La resistenza serve a restringere il canale per non far arrivare troppa forza: senza di lei, il flusso distruggerebbe il mulino (il LED si brucerebbe).

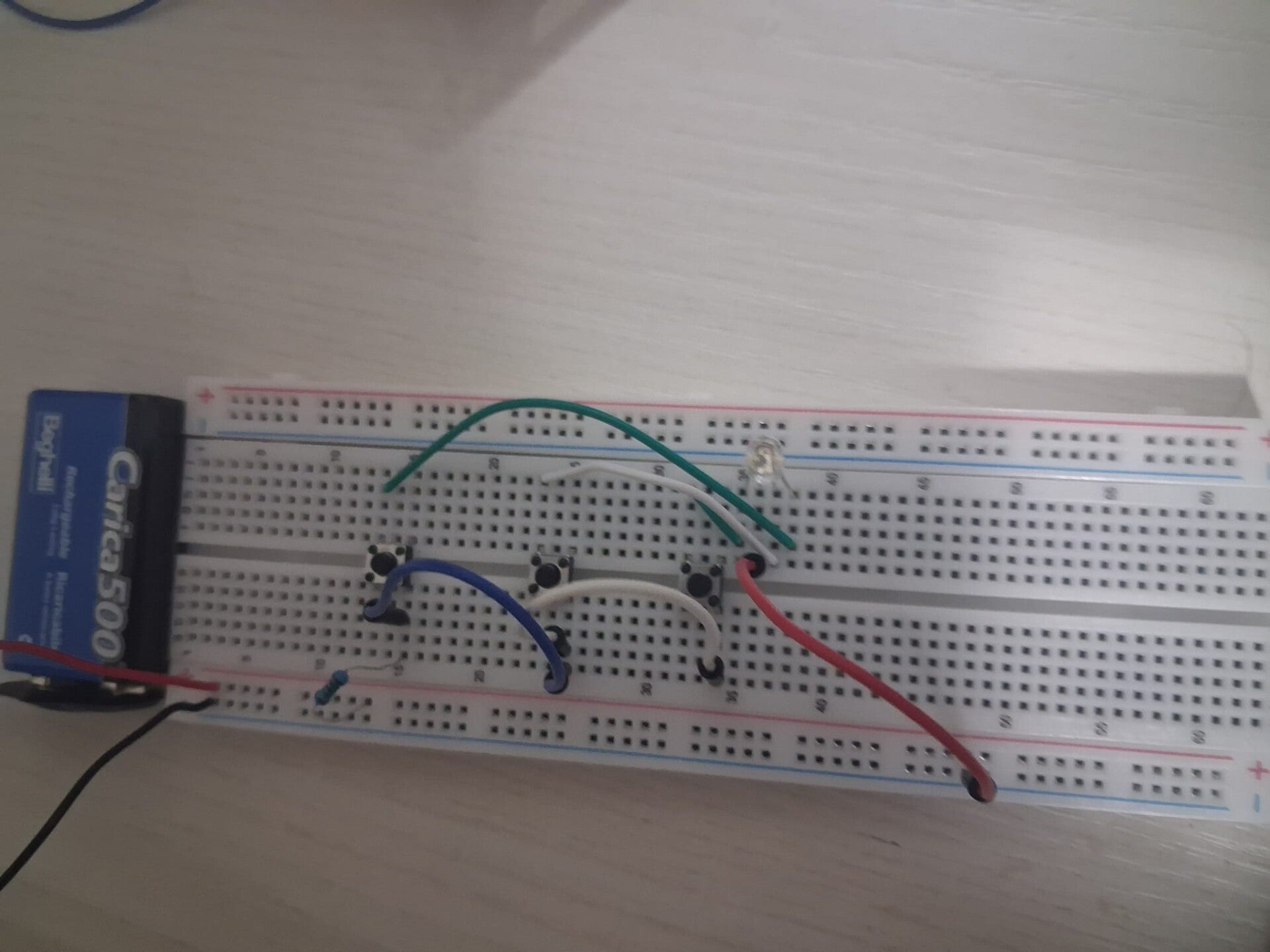

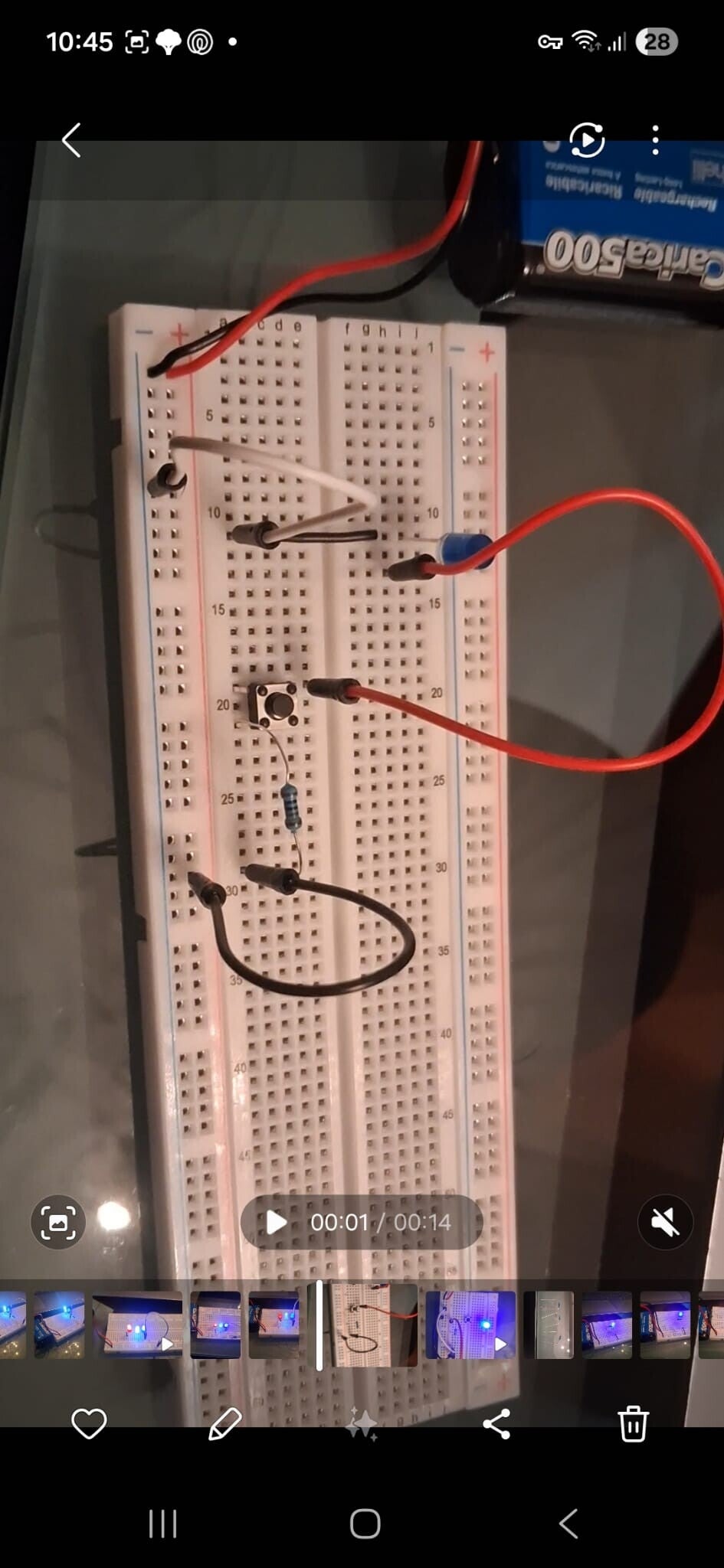

2. Il Pulsante
Per far funzionare il circuito, il percorso deve essere continuo. Il pulsante decide quando far passare la corrente: quando lo premi "chiudi" il ponte e la luce si accende; quando lo lasci, il circuito resta "aperto", il percorso si interrompe e tutto si spegne

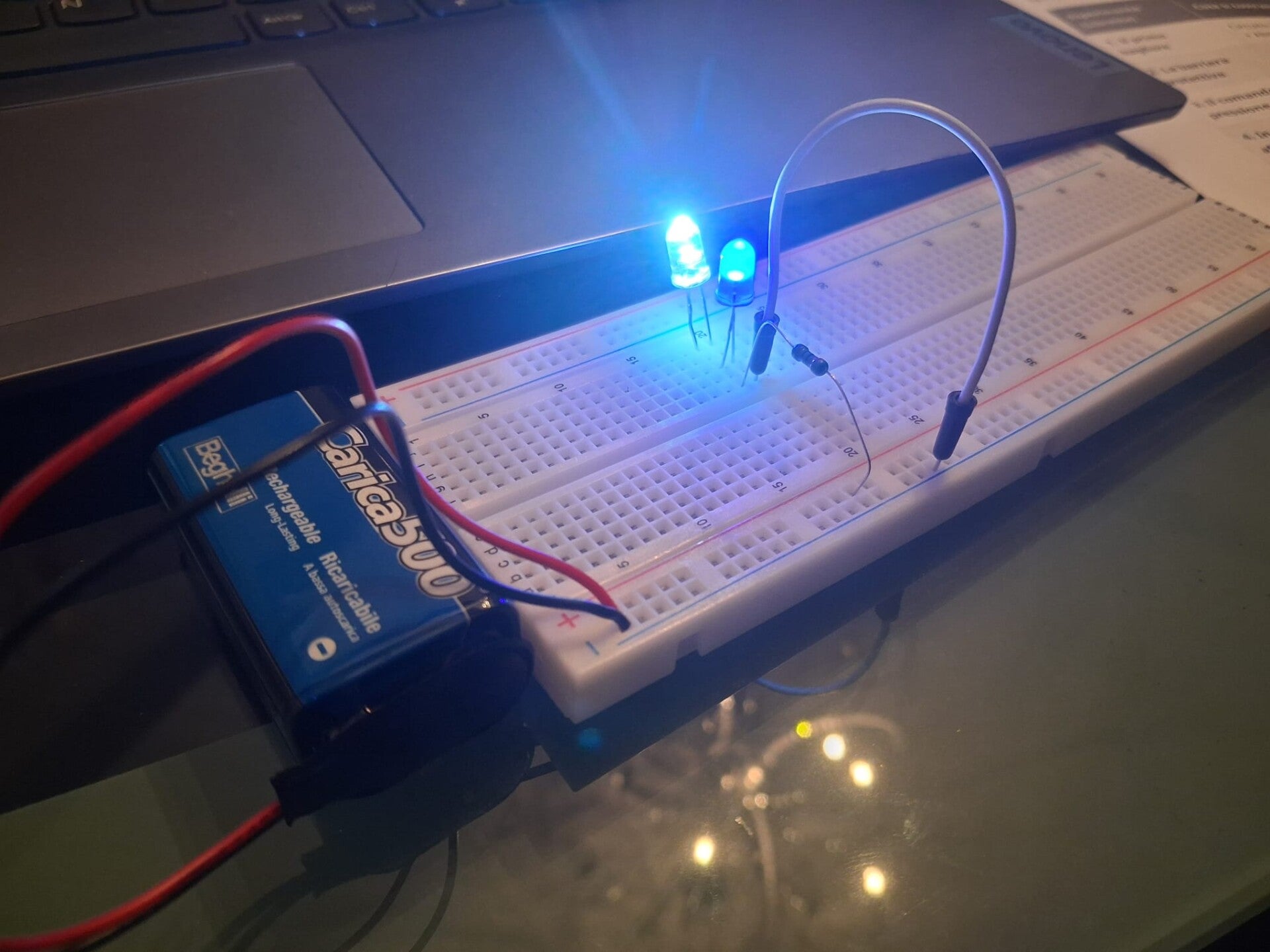

3. Collegamento in Serie
In questo circuito i componenti sono messi uno dopo l'altro sulla stessa linea. La forza della batteria deve dividersi tra loro: se metti due LED, ognuno riceverà solo metà dell'energia e quindi faranno una luce più debole rispetto a uno solo.

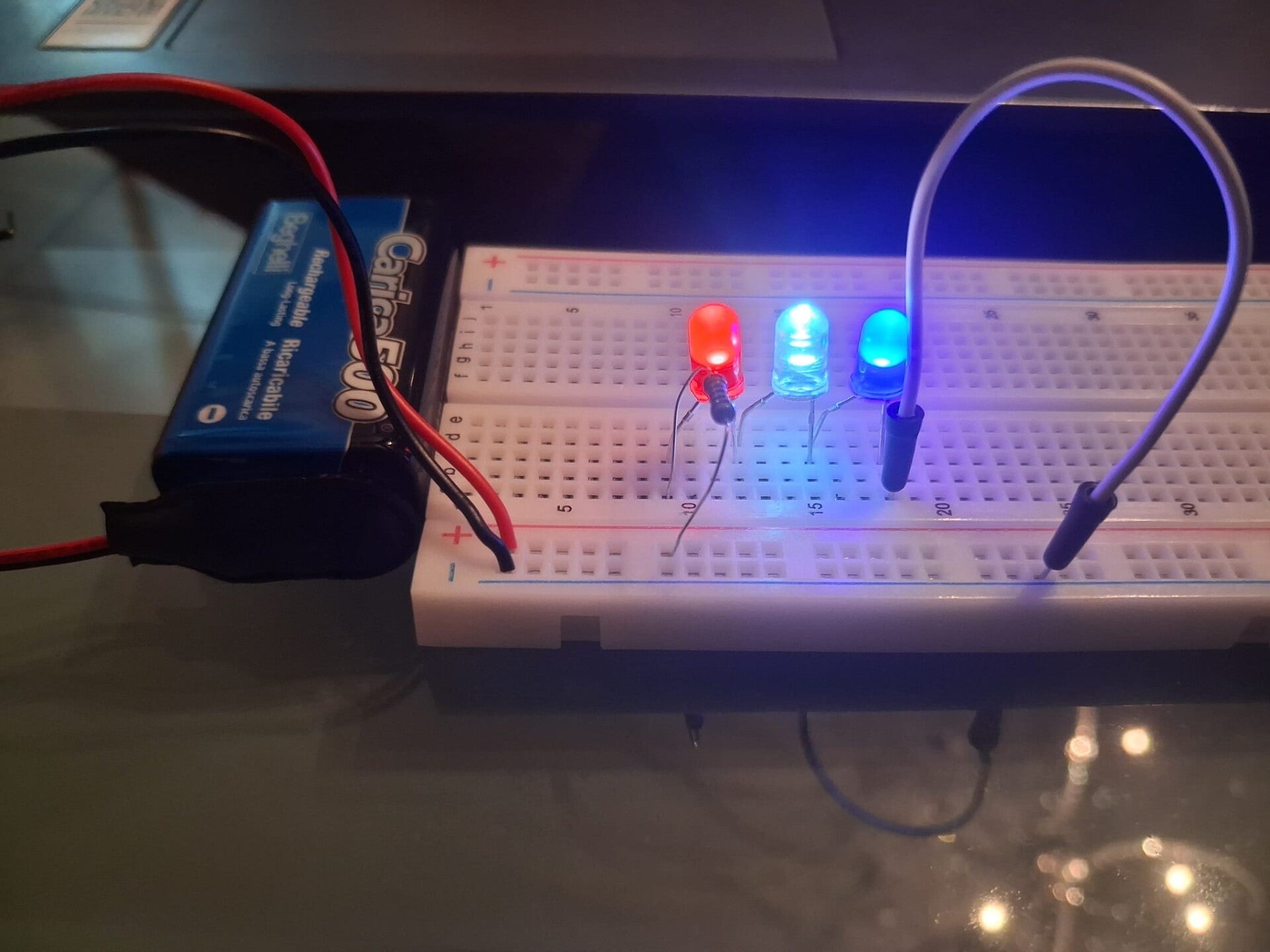

4. Collegamento in Parallelo
In parallelo, ogni LED ha il suo collegamento diretto alla batteria. In questo modo ogni componente riceve tutta la forza necessaria senza doverla dividere. Entrambi i LED brilleranno al massimo della potenza.
5. Il led RGB
Questo componente ha 4 piedini e contiene tre luci diverse: rossa, verde e blu. Comandando questi tre colori base puoi mescolarli tra loro per creare tutte le altre sfumature, come il viola o l'arancione, proprio come se stessi usando dei colori a tempera.

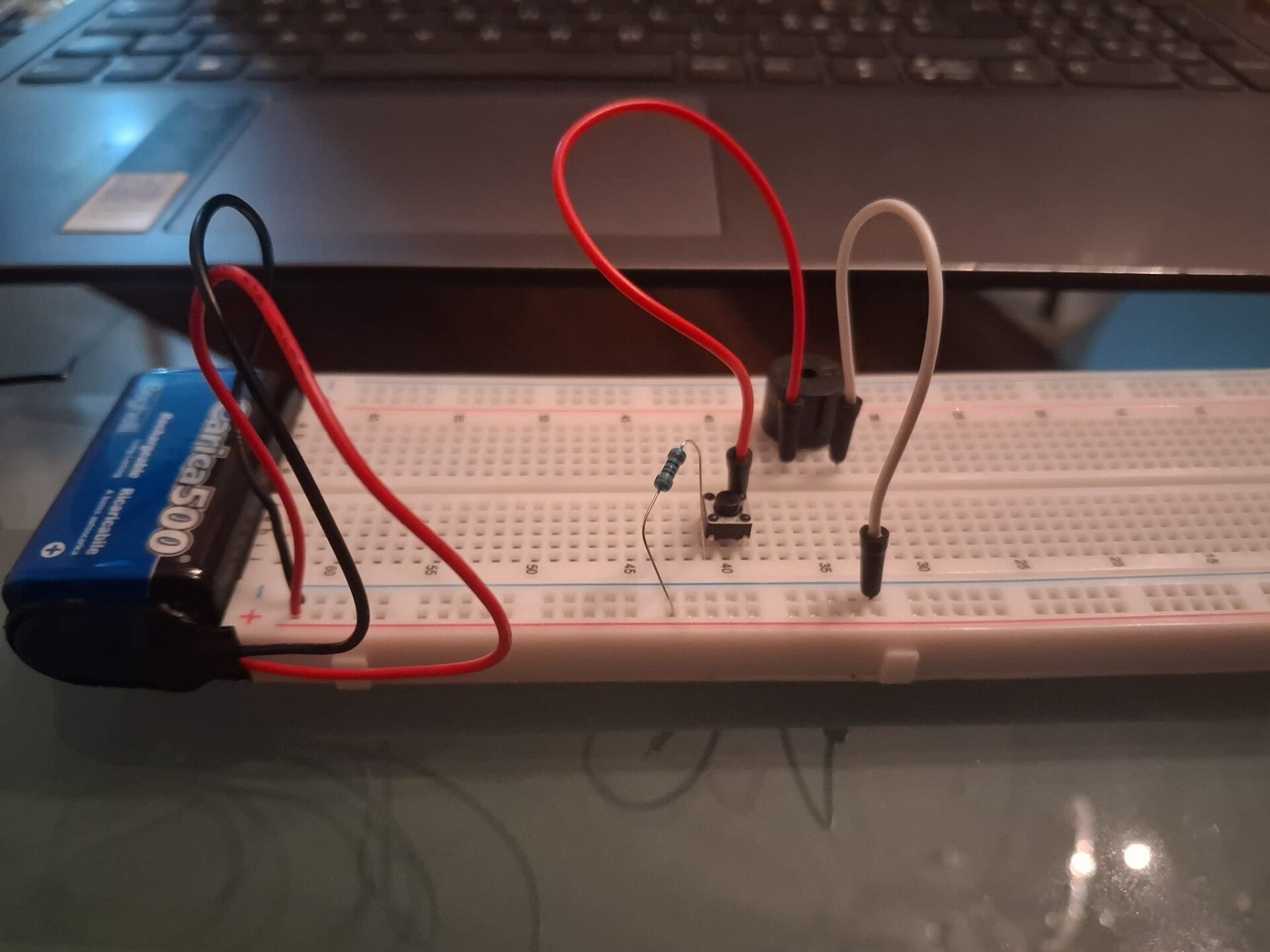

6. Il Buzzer
Il buzzer trasforma l'elettricità in suono. Al suo interno c'è una membrana che vibra velocissimo quando passa la corrente, creando il "BIP" che senti. È il componente perfetto per creare segnali acustici o allarmi.
7. La Fotoresistenza
Questo è un sensore che reagisce alla luce ambientale. Più luce colpisce la fotoresistenza, più corrente riesce a passare. In un circuito semplice con un LED, vedrai che la luce del LED aumenta quando la stanza è ben illuminata.

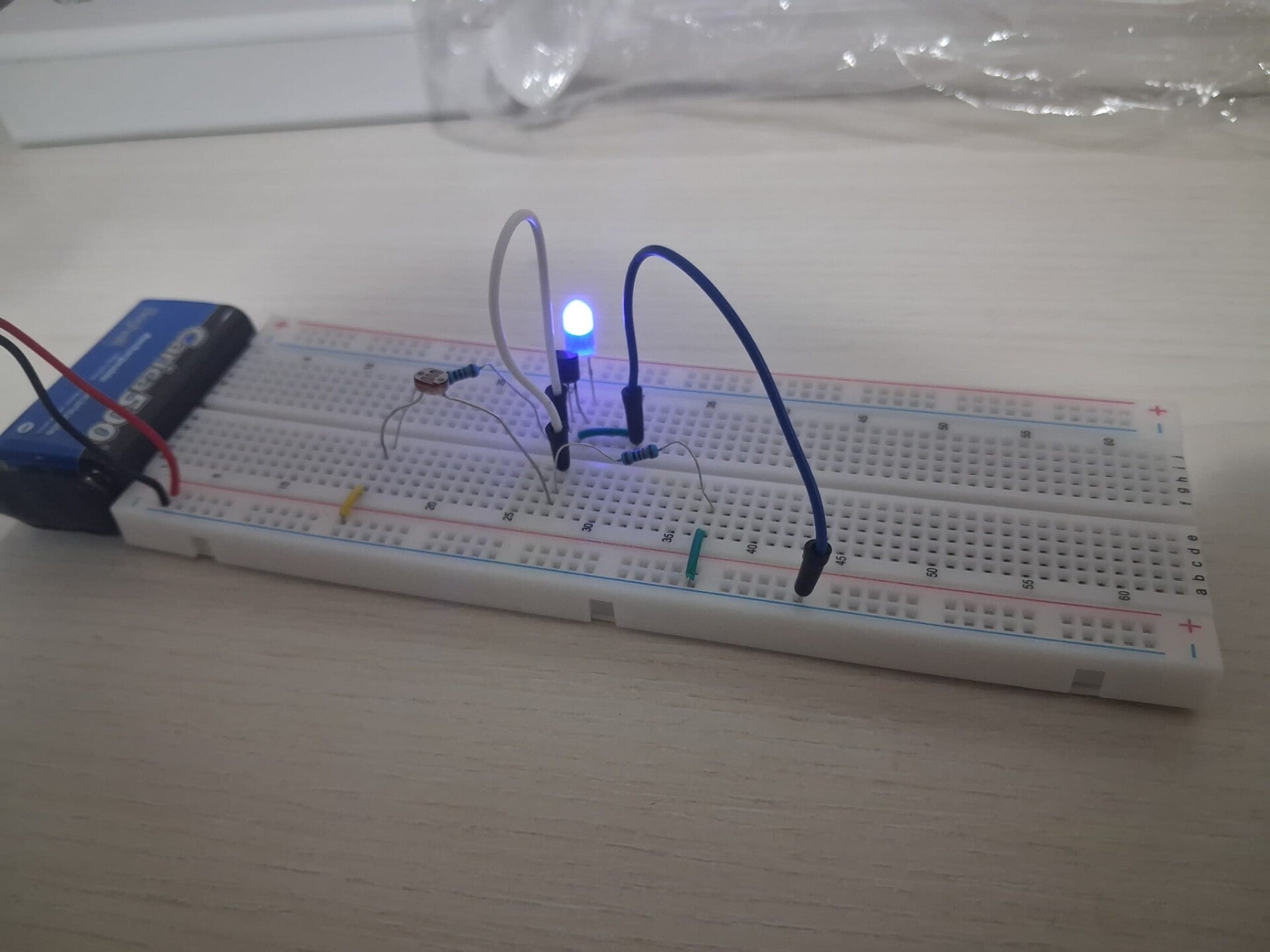

8. Il Transistor
Il transistor è un interruttore automatico che può invertire il comportamento dei componenti. Grazie a lui possiamo creare l'effetto "lampione": il LED si accenderà da solo quando cala il buio, facendo l'esatto opposto di quello che succedeva nel circuito precedente.

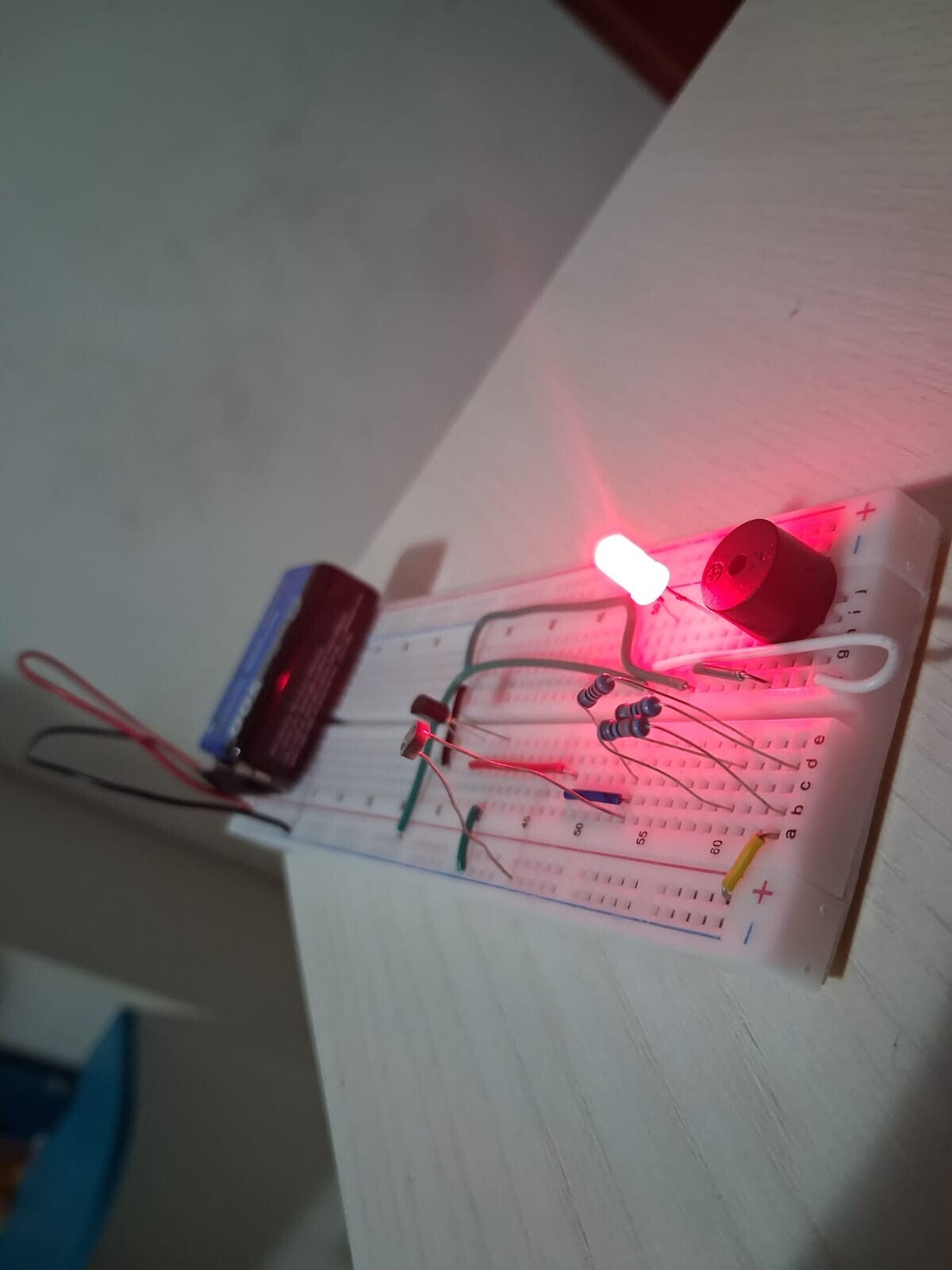

9. L'Allarme
Questo progetto finale unisce sensore, transistor e buzzer. Il sistema controlla il raggio di luce: se qualcosa passa nel mezzo e interrompe la luce sul sensore, il transistor scatta e attiva immediatamente sia la luce del LED che il suono del buzzer.
